AMI SÜSTEEMI TUTVUSTUS LIHTNE ON TARK.....
Süsteemi struktuuri diagramm järgmiselt
· Server saadab käsud andmekontsentraatorile võrgu kaudu;
· Veearvestid vastavad ja täidavad käske vastavalt;· Kontsentraator muudab vastuvõetud käsud raadiosignaaliks ja saadab signaali veearvestitele;
· Veearvestid toimetavad tulemuse või andmed pärast toimingute lõpetamist tagasi halduskeskusesse vastavalt algsele marsruudile.
Teenus
· Kvaliteet Gurantee: veearvesti 1 aasta jooksul;
· Toetage installijuhendit & testige kohapeal;
· Kuupäevatabelit saab hõlpsalt saata muusse juhtimissüsteemi.
Ülevaade
Veevarustustorustiku lekkest tingitud kadu on väga murettekitav, eriti kui torujuhe äkki puruneb. Võtame näiteks DN300 toru. Pärast toru lõhkemist on kadu ühe tunni jooksul kuni 1250 kuupmeetrit vett. Kui seda ei ole võimalik õigeks ajaks parandada, peseb lõhkenud vesi maapinda ja põhjustab tee kokkuvarisemise, mis põhjustab inimohvreid ja varakahjusid.
Meie toruvõrgu jälgimissüsteem suudab kiiresti leida parandatava torustiku ja saata pärast toru lõhkemist häiresignaali välja. Meie kasutajad saavad korraldada hädaolukorra parandamise esimest korda, et taastada kahju ja kõrvaldada varjatud oht.

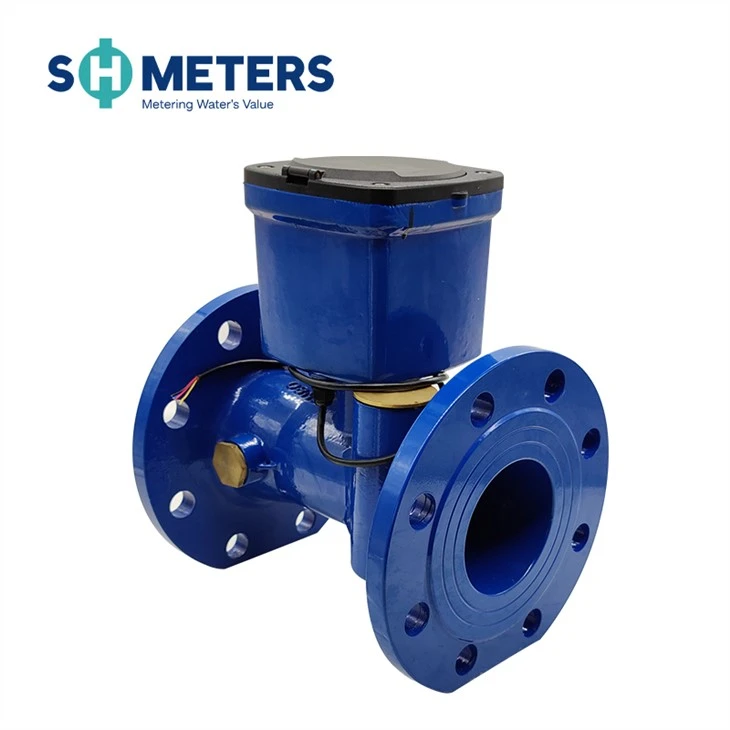

S8 Ultraheli veearvesti intelligentne mõõtevahend koosneb temperatuuriandurist , vooluanduritest ja kalkulaatoritest. Võib pakkuda olulist rakendust ja andmeid paljude torujuhtmes olevate rakenduste jaoks.
See süsteem kasutab suure ulatusega suhtega ultraheli veearvestit (r400), mis suudab täpselt mõõta veevoolu läbi peatorustiku ja pakkuda arvelduse ja torujuhtme lekke arvutamise alust.
Ultraheli veearvesti omadused
Materjal: malm, ductile raud
Kohaldatav stseen: kodupeatoru, korteri peatoru, olmeelamu veevarustus, leke, puhasti, põllumajandus, niisutamine, maa, vesiviljelus, kaubanduslik, üldmajapidamine, tööstus, joogivesi
Liitmik: Rõhuandur, aku, lcd ekraan, lugemisseade, andmelogija, Äärikukomplekt, vedelturbiin, kasutajaliidese seade
Kommunikatsioon: rs485 modbus, GPRS
Sisaldab pikka hooldusaega ja suurt täpsust
Tehnilised andmed vastavad rahvusvahelisele standardile ISO 4064.
Kõrgsurvekeskkonda sobivates tööstustorustikes kasutatav kahe äärikuga kuivtüüpi digitaalne veearvesti saab valida, kas paigaldada impulssväljund
Kaugülekandesüsteemi tarkvaraga, mis toetab lugemist ja jälgimist
Pakkuda terviklik tarkvara mõõtmise ja laadimise lahendus
Automaatne lekke mõõtmine
Tööprotsess
1.Ultraheli veearvesti kogub voolu torujuhtmes ja rõhuandmed laaditakse RTU kaudu üles pilveteenuse platvormile.
2.Äkiline rõhu ja voolu muutuse häire.
Tööpõhimõte
Arvesti koosneb kvaliteeditemperatuuri andurist (vooluandurist) ja kalkulaatorist. Temperatuuriandur vee temperatuuri mõõtmiseks ja vooluandur, et mõõta torustikke läbiva vee mahtu transiidiaja erinevuse järgi.
Need kaks andmeid saadetakse kalkulaatorile pärast kogumist, tarbimisvee kogus töötatakse välja, salvestatakse ja märgitakse LCD-ekraanil lõpuks. Veevarustustoru peamine toru, toru suurus on üle DN50.
Tarkvara eelised
1.Kõrge vahemiku suhe ultraheli veearvesti, täpne mõõtmine.
2.Kiire tagasiside ja hädaolukorra inforrmatsiooni täpne positsioneerimine.
Liigenda dimensioonijoonis
Liigendusdimensioon
| Nimiläbimõõt | Pikkus L | Laius B | Hight H | Ääriku ühendus | ||
| Mm | Ääriku läbimõõt | Poldi ciecle läbimõõt | Poldi suurus-M | |||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Tehniline parameeter
| Nimiläbimõõt(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Maksimaalne vool Q4(m³/h) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
| Nimivool Q3(m³/h) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| Üleminekuvool Q2(m³/h) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
| Min vool Q1(m³/h) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
| Kaitseklass | IP68 | ||||||||
| Mõõtepiirkond | Q3/Q1 R250/R400 | ||||||||
| Täpsuse klass | 2. klass | ||||||||
| Aku tööiga | 8 aastat | ||||||||
| Temperatuuri klass | T50 | ||||||||
| Rõhukao klass | ΔP63 | ||||||||
| Voo eelfaili tundlikkuse klass | U10/D5 | ||||||||
| Keskkonnaklass | B-klass,M1 | ||||||||
| Elektromagnetilise keskkonna klass | E1 | ||||||||
| Töörõhk | 1.6Mpa | ||||||||
| Maksimaalne voolunäidis(m³) | 9999999.9 | ||||||||
| Pöördvoolu näit(m³) | 9999999.9 | ||||||||
| Paigaldusasend | Horisontaalne või vertikaalne | ||||||||
MÄRKUS: Ääriku mõõde vastab ISO7005-1:1988 standardile. Ääriku standardit saab kohandada. Samuti aktsepteeritakse erinõuetega toodete tellimust.
