Toote kirjeldus

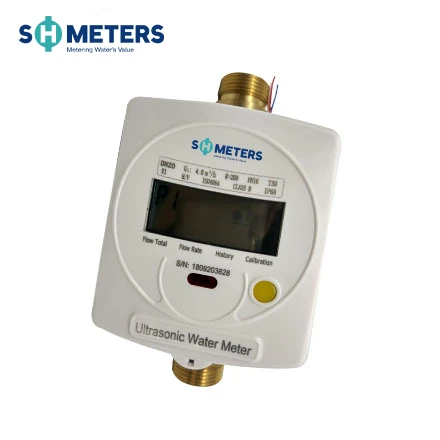

ultrasonic water meter description

Meie ultraheli veearvestil ei ole liikuvaid osi ja see on aastaid kõrge täpsusega. Vooluanduris ei ole liikuvaid komponente, vältige mehaaniliste osade pikaajalist hõõrdumist, mis võib põhjustada ebatäpseid mõõtmisi ja arvesti rikkeid. Selline konstruktsioon on ka mustusekindel, seetõttu pole ülevaatused ja hooldused tasuta.

kontuuri mõõtmete joonis

ultrasonic water meter outline dimension

Nominaalne läbimõõt	Pikkus L	Pikkus L1	Laius B	Kõrge H	Ühenduslõng
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

paigaldusjuhised

Kruusa ja muude võõrkehade vältimiseks loputage torusid enne paigaldamist;
Paigaldage ventiil ja filter enne veearvestit;
Ärge puudutage elektrilist osa ega tõmmake juhtmeid, et vältida kahjustusi paigaldamise ajal;
Kui veearvesti on paigaldatud horisontaalselt või kaldsuunas, tuleb torude ultraheli voolusond asetada horisontaalselt ja vertikaalselt paigaldades veenduda, et vesi voolaks alt üles;
Pange tähele, et noole suund torul peab paigaldamise ajal olema kooskõlas veevoolu suunaga;
Vuugiseib tuleb paigaldada õigesti, et vältida valesti joondatud seibi vee blokeerimist ja veearvesti täpsuse mõjutamist;
Veearvestit ei tohi paigaldada kohta, mida võib mõjutada tugev mehaaniline vibratsioon; Eriteated:
1. Paigaldage kindlasti enne veearvestit sisse-välja klapp ja filter ning pärast seda on hoolduseks soovitatav teine sisse-välja klapp. Tagasivoolu vältimiseks tuleks veearvesti ette või taha paigaldada tagasilöögiklapp.

ultrasonic water meter installation 1

Enne selle veearvesti kasutamist tuleb toru täita veega, vastasel juhul põhjustab see ebatäpseid või isegi mittemõõtmisi;
Veearvesti paigaldamisel tuleks varuda veearvesti ette pikkus DN*10. Või tuleks reserveerida pikkus DN*5 veearvesti taga;
Veearvesti peab värskendama ekraani iga 4 sekundi järel ja lugema veearvestit (sealhulgas algväärtust ja lõppväärtust) 4 sekundit vähemalt pärast klapi sulgemist veearvesti testimisel, vastasel juhul võivad testimise tulemused mõjutada;
Veenduge, et keskmise vooluhulk jääb katse ja kasutamise ajal veearvesti vooluvahemikku, vastasel juhul võib see veearvestit kahjustada.
Kasutamise ajal esinevate rikete (nt mõõtmine ebaõnnestus vms) korral võtke viivitamatult ühendust vastava haldusosakonnaga ja ärge parandage seda ise;
Toode on konstrueeritud ühekordselt kasutatava lahtivõtmisvastase tihendiga, mida tohivad eemaldada ainult selleks määratud töötajad või muul juhul jäetakse see tasuta müügijärgsest teenindusest välja.
