Rakendus
Torustikku läbiva külma(kuuma) vee mahu mõõtmine.Water meetrit kasutatakse kodus või korteris
Funktsioonid
Eemaldatav elemendi struktuur, lihtne paigaldamine ja hooldamine, selles vahemikus universaalseks kasutamiseks mõeldud register eemaldatav ilma arvestit torustikust eemaldamata
Kuivketas, magnetajami tundlikkuse toime, väike rõhukadu
Vaakumkinnitusega register tagab sihverplaadi uduvaba hoidmise ja näidu selge hoidmise pikaajalise kasutuse korral
Valitud kvaliteetsed materjalid püsivate ja usaldusväärsete omaduste tagamiseks
Tehnilised andmed vastavad rahvusvahelisele standardile ISO 4064
Suure täpsusega
Tootetarvikute hulka kuuluvad pistikud, filtrid, ühendustarvikud, torutarvikud, äärik, filter
Valikulised funktsioonid

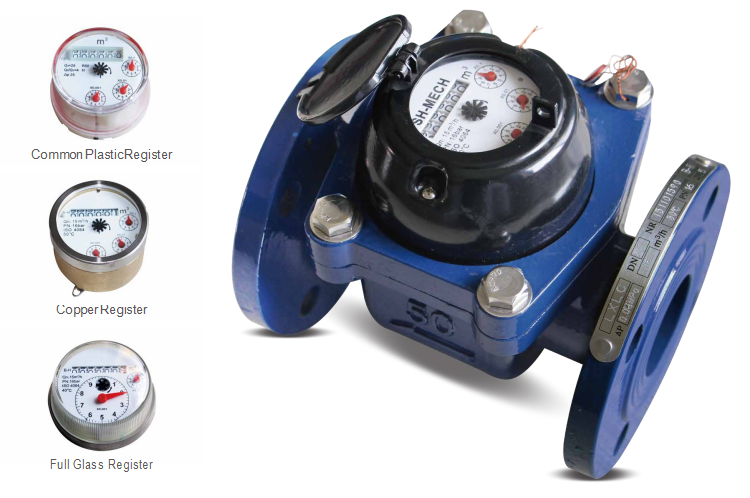

Plastregister, vaskregister ja täisklaasregister
Täpsus: R=klass b
Suurus:DN50-DN300
Kübar/kuum vesi
Pilliroo lüliti võimalus
Ääriku standardit saab valida
360-kraadise pöörde saab valida
Valikus on malm, kõrgtugev malm, roostevaba teras, GG25, GG50, SS304, SS316 korpus
Korpusel ja kaanel saab värvi muuta
Pakkuge impulsi väljundit
Töötingimused
Vee temperatuur: {{0}},1 kraadi -50 kraadi (0,1 kraadi -90 kraadi sooja vee arvesti puhul)
Veerõhk: PN10/16/25
Maksimaalselt lubatud vead
alumises tsoonis alates qmin (kaasa arvatud) kuni, kuid välja arvatud qt, on ±5 protsenti
ülemises tsoonis qt-st kuni qs-ni (kaasa arvatud) on ±2 protsenti (±3 protsenti kuumaveearvesti puhul)
Mõõtmed
| Tüüp | Suurus | Pikkus | Kõrgus | Ühendusäärik | ||
| mm | D1 Välisläbimõõt | D2 poldi ringi läbimõõt | Ühenduspoldid (nM) | |||
| LX;C-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
| LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
| LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
| LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
| LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
| LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
| LXLC-200 | 200 | 350 | 346 | 340 | 295 | {{0}}M20 (1.0DE) |
| 12-M20 (1,6 MPa) | ||||||
| LXLC-250 | 250 | 450 | 434 | 395 (1.{2}}MPa) | 350(1,0 MPa) | {{0}}M20 (1,0 MPa) |
| 405 (1,6 MPa) | 355 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
| LXLC-300 | 300 | 500 | 459 | 445 (1.{2}}MPa) | 400 (1,0 MPa) | {{0}}M20 (1,0 MPa) |
| 460 (1,6 MPa) | 410 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
MÄRKUS: Ääriku mõõtmed vastavad ISO7005-1:1988 standardile. Ääriku standardit saab kohandada
Pulsi asend
| Suurus | Pulsi asend |
| DN15-65 | 10/100/1000L/impulss |
| DN80-200 | 100/1000L/impulss |
| DN250-300 | 1000L/impulss |
Survekao kõver
Voolutehnika spetsifikatsioon
| Nominaalne vool | Maksimaalne vooluhulk Q4 | Püsiv vool Q3 | Q3/Q1 | Q2/Q1 | Üleminekuvool Q2 | Minimaalne vooluhulk Q1 | Minimaalne lugemine | Maksimaalne lugemine | ||
| Täisklaasist tihend | Harilik pitser | Täisklaasist tihend | Harilik pitser | |||||||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 2 | |||||||||
| 65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 3.2 | |||||||||
| 80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 5 | |||||||||
| 100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 8 | |||||||||
| 125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 12.8 | |||||||||
| 150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 20 | |||||||||
| 200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 32 | |||||||||
| 250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 100.8 | |||||||||
| 300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 160 | |||||||||
Kahe pilliroo lüliti süsteemi töökirjeldus
Vaadake allolevat kahe pilliroo lülitisüsteemi skeemi, kahte pilliroo lülitit juhitakse vastavalt "SISSE" või "VÄLJAS" magnetiga, mis on paigaldatud osutile või käigule selle registris töötamise ajal, kuid mitte kunagi "SEES" samal ajal, välja arvatud juhul, kui väline magnet ründab
Kaks pilliroo lülitit töötavad kahel "ON" ja kahel "OFF" ühel kursoril või käik tähendab ühte signaali väljundit, see põhimõte hoiab ära signaali väljundi kadumise või üleloendamise lülitite sörkimise või toru vibreerimise tõttu, nii et tagab signaali väljundi töökindluse
Garantii
Kõigile arvestitele antakse garantii tootmis- ja materjalivigade vastu ühe (1) aasta jooksul alates vastuvõtukuupäevast. Selle aja jooksul avastatud defektsed arvestid või osad tuleb SHMETERSisse tagastamisel tasuta välja vahetada.
