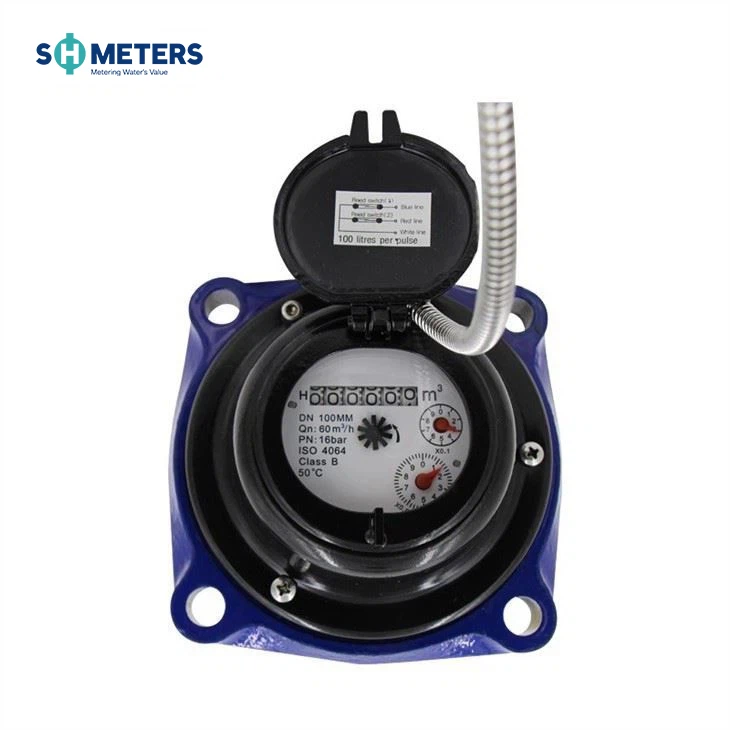

LXXG(R)-50~300(mm)
Kastmine Horisontaalne labaratas, kuiva valikuga külma (kuuma) vee arvesti
Woltmani tüüpi veearvestite kasutamine
Torustikku läbiva külma (kuuma) vee mahu mõõtmine.veearvestit kasutatakse kastmiseks, valla jne.
Woltmani tüüpi veearvestite omadused
·Eemaldatava elemendi struktuur, lihtne paigaldus ja hooldus
· Kuivketas, magnetajam
·Suur vooluvõimsus, väike rõhukadu
· Seiske vastu veekogudele ja reostusele
· Vaakumkinnitusega register tagab, et sihverplaadil ei tekiks kondenseeru ja näit püsib selgena pikaajalises kasutuses
· Valitud kvaliteetsed materjalid püsivate ja usaldusväärsete omaduste tagamiseks
·Tehnilised andmed vastavad rahvusvahelisele standardile ISO 4064/ISO9100
· Suure täpsusega
·Tootetarvikute hulka kuuluvad pistikud, filtrid, ühendustarvikud, torutarvikud, äärik, filter
Valikulised funktsioonid
·Plastregister, vaskregister ja täisklaasregister
·Täpsus: R=25/20/50
·Suurus: DN50-DN300
· Külm / kuum vesi
· Pilliroo lüliti võimalus
· Ääriku standardit saab valida
· 360 kraadise pöörde saab valida
· Valida saab malm, kõrgtugev malm, roostevaba teras, GG25, GGG50, SS304, SS316 korpus
·Töörõhk: PN16/25
· Pakkuda impulsi väljundit
Töötingimused
·Vee temperatuur: 0,1 ℃ ~ 50 ℃ (0,1 ℃ ~ 90 ℃ kuuma veearvesti puhul)
· Veerõhk: ≤1,0 MPa (1,6 MPa nõudmisel)
Maksimaalselt lubatud vead
· Alumises tsoonis alates qmin (kaasa arvatud) kuni, kuid välja arvatud qt, on ±5%
·Ülemises tsoonis qt-st kuni qs-ni (kaasa arvatud) on ±2% (±3% kuumaveearvesti puhul)
Mõõtmed
| Tüüp | Suurus | Pikkus | Kõrgus | Ühendusäärik | ||
| mm | D1 Välisläbimõõt | D2 poldi ringi läbimõõt | Ühenduspoldid (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-M20 (1,0 Mpa) |
| 12-M20 (1,6 MPa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-M20 (1,0 Mpa) |
| 405 | 355 | 12-M24 (1,6 MPa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | 12-M20 (1,0 Mpa) |
| 460 | 410 | 12-M24 (1,6 MPa) | ||||
MÄRKUS. Ääriku mõõtmed vastavad standardile ISO7005-1:1988. Ääriku standardit saab kohandada. Vastu võetakse ka erinõuetega toodete tellimusi
Pulsi asend
| Suurus | Pulsi asend |
| DN50-200 | 100/1000L/impulss |
| DN250-DN300 | 1000L/impulss |
Survekao kõver
Voolutehnika spetsifikatsioon
| Nominaalne vool | Maksimaalne vooluhulk Q4 | Püsiv vool Q3 | Q3/Q1 | Q2/Q1 | Üleminekuvool Q2 | Minimaalne vooluhulk Q1 | Minimaalne lugemine | Maksimaalne lugemine | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Kahe pilliroo lüliti süsteemi töökirjeldus
Vaadake allolevat kahe pilliroo lülitisüsteemi skeemi, kahte pilliroo lülitit juhitakse vastavalt "SISSE" VÕI "VÄLJAS" magnetiga, mis on paigaldatud osutile või käigule selle registris töötamise ajal, kuid mitte kunagi "ON" asendis. samal ajal, kui just väljundmagnet ei ründa.
Kaks pilliroo lülitit töötavad ühe osuti ringi jooksul kaks "ON" ja kaks "OFF" või käik tähendab ühte signaali väljundit, see põhimõte hoiab ära signaali väljundi kadumise või üleloendamise lülitite sörkimise või toru vibreerimise tõttu, nii et tagab signaali väljundi töökindluse.
