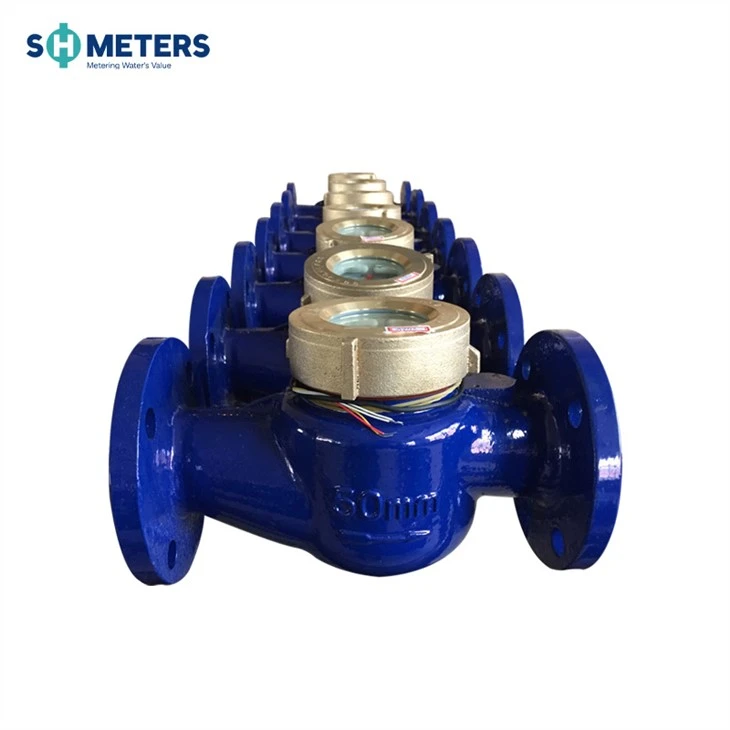

LXCLG(R)-50 ~ 200 (mm)
Vertikaalne eemaldatav element woltman külma (kuuma) vee arvesti
Vertikaalse kruviga Woltmani veearvesti omadused
* Tegemist on vertikaalse veearvestiga.
* Magnetajam, madalam ülekandetakistus.
* Magnetkaitse, välise magnetvälja kaitse.
* Eemaldatav struktuur, lihtne hooldus.
*Evakueeritud ja suletud kuivdiagramm ja suured numbrid tagavad selge lugemise ja pika tööea.
* Mõõtemehhanismi saab kontrollimiseks, hooldamiseks ja asendamiseks korpusest eemaldada ning korpust ei pea'torustiku küljest lahti võtma.
* Vahetatavad osad.
* Madal rõhukadu.
* Võimalik varustada pilliroo lülitiga (registrit ei saa' pöörata).
Standardivastavus
Tehnilised andmed vastavad ISO 4064Class C, R160 ja R200 standardile.
Valikulised funktsioonid
·Täpsus: R=160/klass a
·Suurus: DN50-DN200
· Külm / kuum vesi
· Pilliroo lüliti võimalus
· Ääriku standardit saab valida
· 360 kraadise pöörde saab valida
· Valida saab malm, kõrgtugev malm, roostevaba teras, GG25, GGG50, SS304, SS316 korpus.
·Töörõhk: PN16/25
· Pakkuge impulsi väljundit / rs485 modbusi / juhtmega kaugjuhtimispulti / impulsi jaoturit / impulsi lugemise kuva
Töötingimused
·Vee temperatuur: 0,1 ℃ ~ 40 ℃ ( 0,1 ℃ ~ 90 ℃ kuuma veearvesti puhul)
· Vee rõhk: ≤ 1 MPa (erinõude korral 1,6 MPa)
Mõõtmed
| Tüüp | Pikkus | Kõrgus | Ühendusäärik | ||
| mm | D1 Otside Diameeter | Poldi ringi läbimõõt | Ühenduspoldid (nM) | ||
| 50 | 280 | 280 | 165 | 125 | 4-M16 |
| 65 | 280 | 280 | 185 | 145 | 4-M16 |
| 80 | 370 | 300 | 200 | 160 | 8-M16 |
| 100 | 370 | 305 | 220 | 180 | 8-M16 |
| 150 | 500 | 500 | 285 | 240 | 8-M20 |
| 200 | 500 | 515 | 340 | 295 | 8-M20 |
MÄRKUS. Ääriku mõõtmed vastavad standardile ISO7001-2:1988. Ääriku standardit saab kohandada. Erinõuetega toodete tellimine
Voolutehnika spetsifikatsioon
| Tüüp | Minimaalne vooluhulk Q4 | Püsiv vool Q3 | Q3/Q1 | Q2/Q1 | Üleminekuvool Q2 | Minimaalne vooluhulk Q1 | Maksimaalne lugemine | Min lugemine | |
| Täisklaasi register | Plastist register | ||||||||
| m³/h | m³/h | m³ | |||||||
| 50 | 50 | 40 | 160 | 1.6 | 0.4 | 0.25 | 999999 | 0.0005 | 0.0002 |
| 6.3 | 1.6 | ||||||||
| 80 | 78.8 | 63 | 160 | 1.6 | 0.64 | 0.4 | 999999 | 0.0005 | 0.0002 |
| 6.3 | 2.5 | ||||||||
| 100 | 125 | 100 | 160 | 1.6 | 1 | 0.63 | 999999 | 0.0005 | 0.0002 |
| 6.3 | 3.94 | ||||||||
| 150 | 313 | 250 | 160 | 1.6 | 2.56 | 1.6 | 999999 | 0.0005 | 0.0002 |
| 6.3 | 10 | ||||||||
| 200 | 500 | 400 | 160 | 1.6 | 4 | 2.5 | 999999 | 0.0005 | 0.0002 |
| 6.3 | 16 | ||||||||
Kahe pilliroo lüliti süsteemi töökirjeldus
Vaadake allolevat kahe pilliroo lülitisüsteemi skeemi, kahte pilliroo lülitit juhitakse vastavalt "SISSE" VÕI "VÄLJAS" magnetiga, mis on paigaldatud osutile või käigule selle registris töötamise ajal, kuid mitte kunagi "SEES" samal ajal, kui just väljundmagnet ei ründa.
Kaks pilliroo lülitit töötavad ühe osuti ringi jooksul kaks "ON" ja kaks "OFF" või käik tähendab ühte signaali väljundit, see põhimõte hoiab ära signaali väljundi kadumise või üleloendamise lülitite sörkimise või toru vibreerimise tõttu, nii et tagab signaali väljundi töökindluse.
Garantii
Kõigile arvestitele antakse ühe (1) aasta jooksul alates vastuvõtmise kuupäevast garantii tootmis- ja materjalivigade vastu. Selle aja jooksul avastatud defektsed arvestid või osad asendatakse SHMETERSi tagastamisel tasuta.
