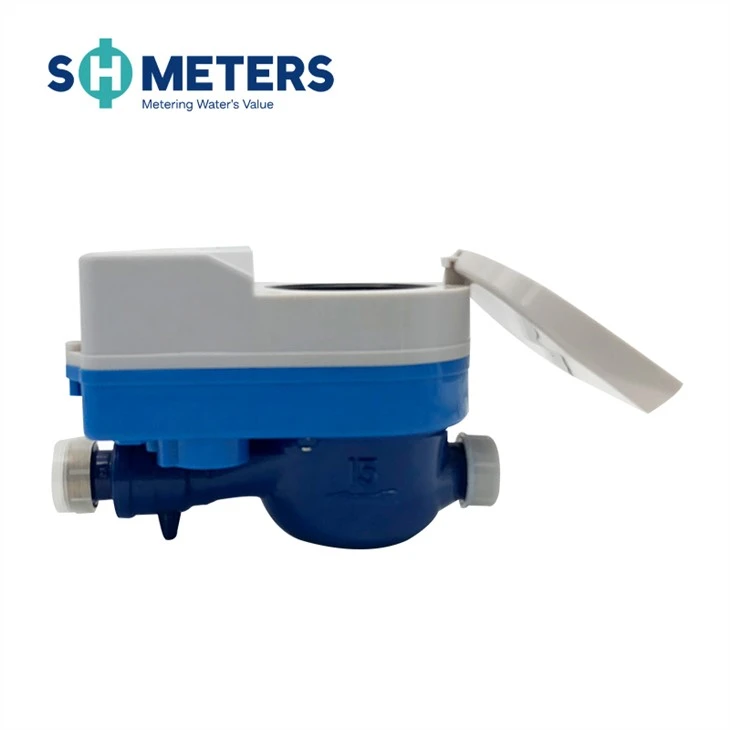

Täielikult suletud ventiili juhtimisega M-Busi kaugveearvesti
Seda veearvestit saab kasutada peredele või korteritele tarbitud vee mõõtmiseks. See on stabiilne ja energiasäästlik ning seda saab pikka aega kasutada. AMR-süsteem on uus vee-ettevõtete veetasu- ja juhtimissüsteemi LONG DISTANCE CONTROL SYSTEM (LDCS). See süsteem koosneb veearvestist, kollektorist, GPRS-i kontsentraatorist ja terminaliprotsessorist (TP). Kasutades sidet ja GPRS-i, et muuta veetasude haldamine automaatseks ja intelligentseks.
GPRS-i juhtmevaba signaaliga veearvesti tööpõhimõte
1. GPRS-side tööpõhimõtte lühikirjeldus
Kuna GPRS-side on IP-aadressidel põhinev andmepakettsidevõrk, siis pärast seirekeskuse arvuti Interneti-võrku sisselogimist määrab selle IP-aadressi Internet ning iga GPRS-i seirepunkt loob selle aadressi kaudu ühenduse hostiga ja suhtleb. . Iga seirepunkt kogub andmeid läbi andmehõivemooduli, töötleb andmeid läbi GPRS-terminali sisseehitatud protsessori, saadab need pärast protokolli kapseldamist GPRS-võrku ja edastab kasutajaandmete monitooringukeskuse arvutisse.
2. Akutoitel muunduri GPRS-side tutvustus
GPRS-funktsiooniga akutoitel muundur saab GPRS-i juhtmevaba mooduli GPRS-DY või GPRS-DF kaudu regulaarselt andmeid otse kaugjuhtimiskeskusesse saata ja seejärel kogutud andmeid regulaarselt andmebaasi salvestada. Selle süsteemi kaudu saab iga seirepunkti andmeid mugavalt koguda ja lugeda ka kaugemates kohtades, mis asuvad vaatluskohast kaugel, realiseerides tõeliselt kaugseire ja andmete jagamise funktsioone.
GPRS-süsteem võib vähendada veevarustusettevõtete tootmise ja müügi suhet ning parandada toimimise ja juhtimise taset.
Valve Control GPRS veearvesti funktsioon
1. Madala tarbimisega disain. Tarbib ainult lugemisel.
2. Klapi juhtpuldi kauglüliti, akut pole vaja.
3. Kombineeritud AMR-i arvestilugemissüsteemiga.
4. Kõrglahutusega LCD-ekraaniga elektrooniline otselugemismõõtur suudab digitaalset teavet otse lugeda ja saata.
5. Kõrge tundlikkusega elektrooniline arvesti madala algusvoolu mõõtmise, suure täpsusega mõõtmise ja automaatse veaparandusfunktsiooniga.
6. Madal energiatarve, normaalne töö saab toidet M-BUS / RS 485 sidepordi liini kaudu.
7. Mõõtmine säilitab 5 aastat sisemise varuaku toidet, kui sidepordi liin on katki.
Maksimaalne lubatud viga
1. Minimaalsest voolukiirusest (Q1) kuni üleminekuvooluhulga (Q2) alumisse tsooni, välja arvatud: ± 5%.
2. Water temperature ≤ 30° C from transitional flow rate (Q2) inclusive to the higher zone of the maximum flow rate (Q4) exclusive: ± 2%. (hot water meter >30 kraadi C± 3%)
Paigaldamine ja kasutamine
Valige õige veearvesti nimivooluhulga järgi, mis on väiksem või väiksem kui toru läbiv veearvesti. Kasutajal ei ole hea võimalus osta veearvestit toru suuruse järgi.
Paigaldatav koht ei tohi olla päikesevalguse, külma, saasteainete ja veevaba. Pakase ajal peab arvesti sisselaskeklapp olema suletud ning väljalaskeklapp ja veekraan avatud, välja arvatud soojusisolatsiooniks pakitud, vältides sellega kahjustuste külmumist.
Arvesti tuleb paigaldada horisontaalselt, numbrid sihverplaadil on kuni esiküljeni ja noole suund arvestis peaks olema vooluga sama.
Arvesti vea tõttu tuleks äsja paigaldatud torust kivi, liiv ja kerged mustused eemaldada.
Täpse mõõtmise eesmärgil peaks veekraan olema arvestist kõrgemal.
Veearvestit ei tohi toruga ühendada ja sellel on pinge all olevad liidesed (nt toruliides, ühenduskruvi, tihendusseib,jne) arvesti ja toru vahele. Arvesti ei tohiks kahjustada toru ja selle elementide poolt paigaldamise ajal tekkiva ülepinge tõttu.
Ettevaatusabinõud: veearvesti ohutuse ja töökindluse tagamiseks pöörake kasutamisel erilist tähelepanu järgmistele punktidele
1. Ärge asetage sihverplaadi lähedusse magnetilisi materjale ega magnetseadmeid.
2. Ärge kahjustage vooluringi, hoidke eemal kõrgetest temperatuuridest ja tugevast magnetismist.
3. Kui elektrooniline mõõtmine on vastuolus mehaanilise mõõtmisega, on ülimuslik veearvesti mehaaniline mõõtenumber ja pliiplokki ei tohi eemaldada.
4. Olenemata olukorrast, ärge võtke veearvestit ise lahti, vastasel juhul ei saa juhtimissüsteem tööd jätkata (ebanormaalsete nähtuste korral võtke ühendust veemüügi osakonnaga ja teie vastutate selle lahtivõtmise tagajärjed).
Lisatarvikute kirjeldus: 1 kasutusjuhend; 1 tõend (veearvestile lisatud); 2 ühendustoru; 2 pähklit; 2 ühendustihendit.
